1、方案介紹

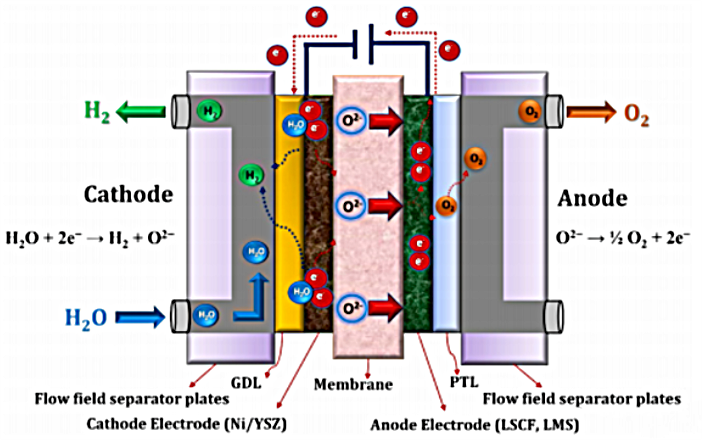

固體氧化物電解電池（SOEC，Solid Oxide Electrolysis Cell），是一種高溫電解水制氫技術，其工作原理是在高溫下利用固體氧化物電解質的離子導電性，將水分子電解成氫氣和氧氣。相比于傳統的水電解技術，SOEC具有更高的能量效率和更低的電耗。此外，SOEC技術還可以利用工業余熱等低品位熱源，進一步提高能源利用效率。
2、技術特點
l 低能耗：SOEC的系統效率(LHV H2 to AC)可達85%；
l 可逆性：SOEC可以在電解池和燃料電池(SOFC)模式之間靈活切換；
l 燃料廣泛：SOEC可應用于二氧化碳電解回收，也可使用天然氣或非高純氫；
l 熱值高：電解溫度600~800℃，具有很好的熱能利用價值。
3、性能參數
制氫當量 | 0.5Nm3/h | 2Nm3/h | 5Nm3/h | 10Nm3/h |
產氫速率 | 同上 | 同上 | 同上 | 同上 |
功率負載范圍 | 0-100% | 0-100% | 0-100% | 0-100% |
氫氣出口壓力 | 0-3MPa | 0-3MPa | 0-3MPa | 0-3MPa |
氫氣純度 | ≥99.99% | ≥99.99% | ≥99.99% | ≥99.99% |
系統額定功率（AC） | 1.9kW | 7.6kW | 19kW | 38kW |
電堆能耗（DC） | 3.4kWh/Nm3 | 3.4kWh/Nm3 | 3.4kWh/Nm3 | 3.4kWh/Nm3 |
系統能耗（AC） | 3.8kWh/Nm3 | 3.8kWh/Nm3 | 3.8kWh/Nm3 | 3.8kWh/Nm3 |
系統效率 | 83% | 83% | 83% | 83% |
蒸汽進氣量 | 0.7kg/h | 2.8kg/h | 7kg/h | 14kg/h |
進汽溫度 | ≥150℃ | ≥150℃ | ≥150℃ | ≥150℃ |
進汽壓力 | ≥1.5Bar | ≥1.5Bar | ≥1.5Bar | ≥1.5Bar |
熱啟動時間 | ＜5min | ＜5min | ＜5min | ＜5min |
環境溫度 | -20℃～40℃ | -20℃～40℃ | -20℃～40℃ | -20℃～40℃ |
